圓振動篩配件、易損件明細表

發布日期：2014-04-02 作者：隆中

關于圓振動篩配件、易損件的問題解答：

1、什么是圓振動篩配件？

圓振動篩配件是指圓振動篩設備自身可以拆卸掉的零件或部件。

2、圓振動篩配件有哪些？

其中篩箱、篩網、激振器、支撐裝置、聯軸器等是圓振動篩配件。

3、圓振動篩配件明細表

4、圓振動篩易損件有哪些？

篩網、減振彈簧裝置均是圓振動篩的易損件。

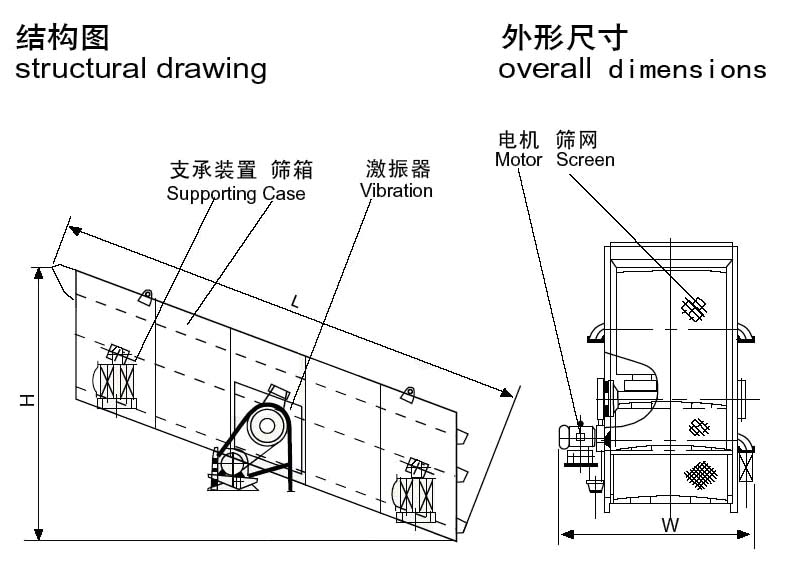

5、圓振動篩結構圖紙


大概了解了什么是圓振動篩的配件、易損件，接下來隆中重工為您一一詳解這些配件、易損件的材質以及作用：

1、篩箱：由篩框、篩板組成。

（1）篩框為gao強度螺栓聯接的空間金屬結構件。主要由側板、梁、加強梁、支承座組成。下部橫梁與橫向支撐托架組成承重桁架，用于承受篩板和物料的負荷。支承梁與彈性支撐裝置聯接，承受篩機振動部分的重量。在篩框的入料端設有入料異型梁。在出料端設有出料異型梁。

（2）篩板：為不銹鋼焊接篩板、沖孔篩板或橡膠篩板,采用長矩形孔或方孔篩板。

2、激振器：激振器采用對稱布置在篩箱兩側板上的塊偏心結構，四組偏心塊的聯接軸用撓性盤與中間軸聯接，外設中間保護罩，電機經皮帶輪、傳動軸和撓性聯軸器驅動激振器組。通過更換、添加或減少配重塊，實現振幅的調整。為保證可靠性，激振器軸承座采用可鉸制孔gao強度螺栓聯接于篩箱。

3、彈性支撐裝置：本機通過四組彈性支撐裝置與底架或建筑物相聯接。彈性支撐裝置采用四個橡膠彈簧減振。

橡膠彈簧的彈性變形較大，有很好的剛度；而且工作中不會突然斷裂，產生的噪聲較小，在篩子啟動和停止過程中越過共振區時的共振振幅也比鋼彈簧小。

4、撓性聯軸器：撓性連軸器采用瓣形結構與激振器聯接，可承受較大的啟動扭矩,并能減小篩機停車過共振振幅。

總結：圓振動篩主要有篩箱、篩網、振動器、減振彈簧裝置、底架、支撐裝置及電動機等組成，其中篩網、減震彈簧裝置是圓振動篩的易損件。

振動篩廠家——隆中重工不但生產供應大中小型的圓振動篩機械，也為您提供配件支持。
